软件介绍

系统运行环境/版本:WinAll、Win10、Win7、WinXP

stc isp是一款单片机烧卤软件,这款软件利用ISP功能,可以帮助您将硬件设备的芯片重新编辑,实现数据修改,完成新设备的控制。利用软件从单片机上下载编程,并将原版数据显示在编辑区域,方便调试人员可以添加新的产品数据,提升单片机性能!

STC-ISP(单片机烧录软件) V2021 最新免费版

功能特点

1、8051单片机基本组成、性能特点及应用方法,基于Flash存储器的。

2、ISP在系统中编程和IAP在应用中编程技术,结合目前流行的。

3、Keil C51编译器环境,对STC15系列单片机采用C语言进行编程应用。

4、充分发挥C51技术优势,全面地展现STC15系列单片机本身特色。

5、如片内晶体振荡器时钟调整、将芯片配置成为具有仿真功能的单片机。

6、Keil uVision4环境下在线仿真调试、1T单周期指令高速执行。

7、I2C、SPI、ADC等片内资源以及多种片外扩展应用,为读者快速上手提供方便。

烧录方法

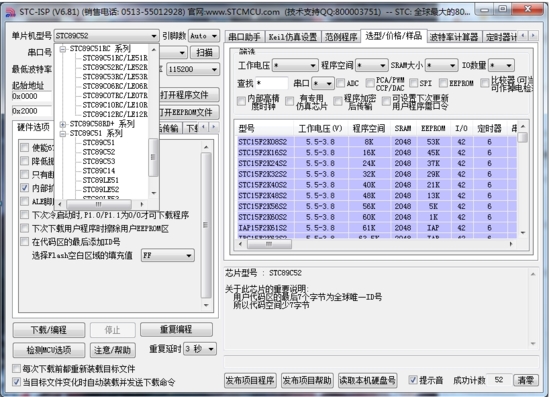

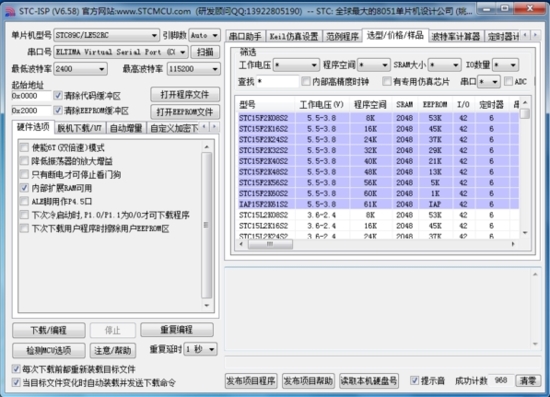

1、选择相应的单片机型号。

STC-ISP(单片机烧录软件) V2021 最新免费版

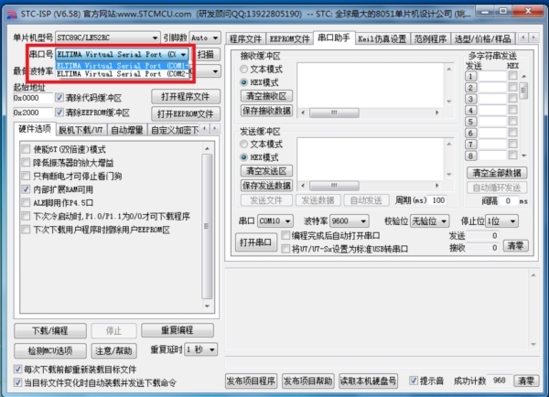

2、选择串口号。

STC-ISP(单片机烧录软件) V2021 最新免费版

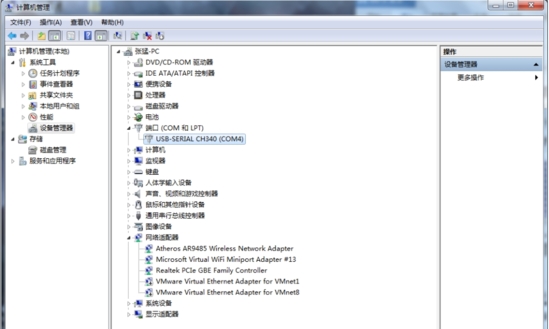

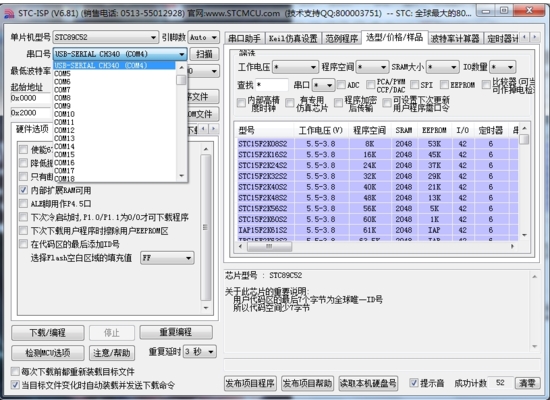

3、串口号的查找可以打开计算机的管理,点击设备管理器,点开端口(COM和LPT)。

STC-ISP(单片机烧录软件) V2021 最新免费版

4、添加程序文件。

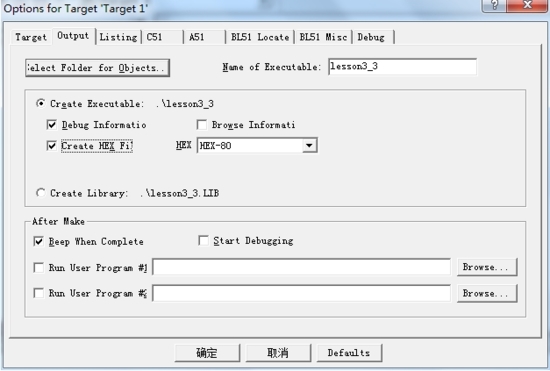

芯片只能识别.bin和.hex文件,所以在编译的时候要让编译器生成.bin或.hex文件,在编译前点击Options for Target,选择Output,勾选,确定后编译成功会生成.hex文件。

STC-ISP(单片机烧录软件) V2021 最新免费版

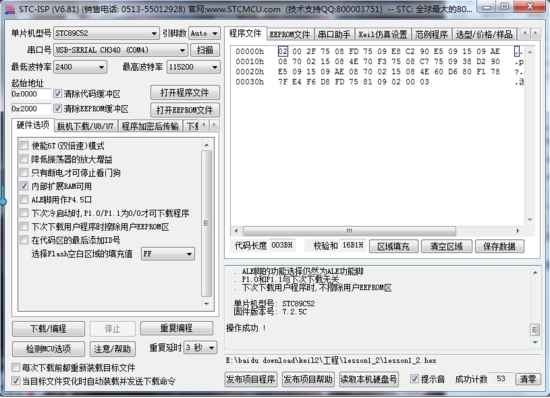

5、冷下载

把实验板和电脑连接好后完成以上步骤,点击”下载/编程”后开启实验板电源。

会提示操作成功就可以观察实验板的现象了。

STC-ISP(单片机烧录软件) V2021 最新免费版

串口助手打开方法

打开stc-isp软件。

STC-ISP(单片机烧录软件) V2021 最新免费版

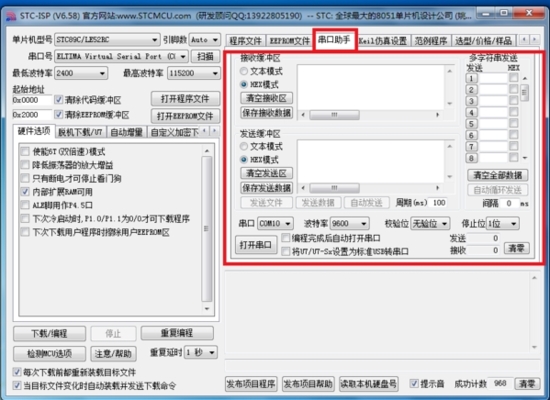

在软件界面右边选项找到“串口助手”并点击。

STC-ISP(单片机烧录软件) V2021 最新免费版

查看当前串口号(COM1),串口通信时需要用。

STC-ISP(单片机烧录软件) V2021 最新免费版

选择图片中小框框的串口号(COM1)。

STC-ISP(单片机烧录软件) V2021 最新免费版

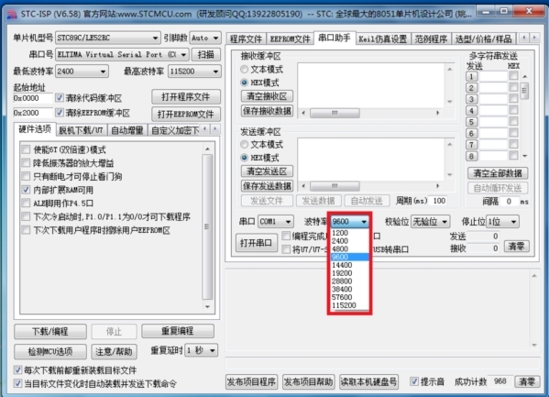

再选择”波特率“,默认为9600。

STC-ISP(单片机烧录软件) V2021 最新免费版

选择“校验位”,默认为无检验。

STC-ISP(单片机烧录软件) V2021 最新免费版

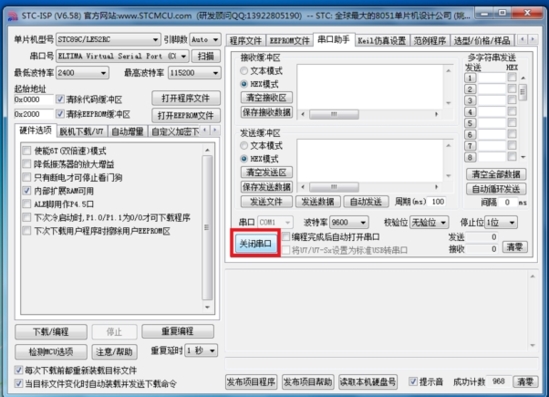

点击”打开串口“,图片中红色小框框显示”关闭串口“的字样,证明打开串口成功了。

STC-ISP(单片机烧录软件) V2021 最新免费版

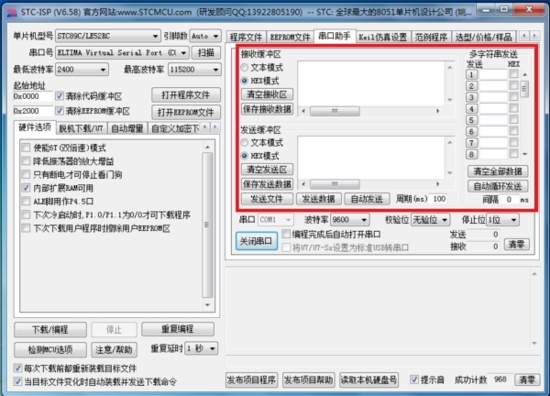

最后界面的红色大框框里面的设置都是串口接收和发送的文件设置。

STC-ISP(单片机烧录软件) V2021 最新免费版

主要设置的是“文本模式”或“HEX模式”。

stc-isp软件的串口助手基本上的设置就是这样了。

注意事项

由于固件版本为x.x.3的芯片对使用485下载时的时序要求比较高。

若是必须采用485进行升级下载的产品请使用固件版本为x.x.4的芯片。

具体每个系列的固件版本请参考“固件版本备注”页面中的说明。

波特率9600校验位无校验√停止位1位√

①、发送读数据命令到用户程序

读取命令

②、读取用户自定义数据(1-8字节)

读取长度4

字节

③、用户数据处理

写入区域◎代码区域 O EEPROM区域

写入地址0xF3F8

④、发送数据通知用户程序软复位到ISF监控程序区

复命令

每次下载前都先与用户接口通讯

3、单片机型号选择错了,如果是STC89c52RC就要选后面加RC的,STC89c52就不行。

4、需要冷启动,就是给单片机断一次电,有的直接按电源开关就可以了,如果连的线把vcc拔插一次就可以了。
