AutoCAD Electrical2022 V2022 中文免费版

  • 大小:3.13 GB
  • 关注:131 次
  • 更新时间:2021-05-20

AutoCAD Electrical2022的一款非常好用的CAD电气设计软件,这里是小编为大家带来的最新版本,有用户可以通过这款软件可以非常轻松的创建、修改和管理各种电气控制系统图,快速的设计出...

电脑版下载
    当前位置:
  1. 魔豆IT网
  2. 电脑软件
  3. CAD软件

软件介绍

系统运行环境/版本:Win8,Win7,WinXP,Win2003,Win200

AutoCAD Electrical2022的一款非常好用的CAD电气设计软件,这里是小编为大家带来的最新版本,有用户可以通过这款软件可以非常轻松的创建、修改和管理各种电气控制系统图,快速的设计出完善的电气控制系统,操作简单,有需要的用户快来下载吧!

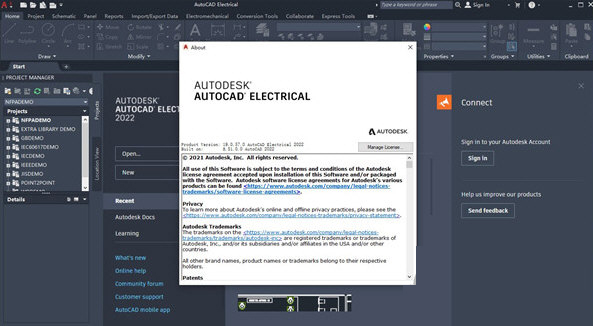

AutoCAD Electrical2022 V2022 中文免费版

版本优势

1、图标设计:某些对话框中的符号图标将替换为新的展开设计图标。

2、适用于项目范围的实用程序:适用于项目范围的实用程序现在可以在第一次尝试时清理项目内选定图形中的所有块。

3、输出:输出的电子表格中的图形顺序现在与“项目管理器”中的顺序一致。

4、报告:在打印的 PDF 中,“导线标签报告”中不再缺少有关字母和法律图纸尺寸的项目。

5、目录查找:现在,在 wd.env 文件中定义了 WD_XCAT 以使用外部例程进行目录查找后,可以插入示意图。

6、符号编译器:从针对面板符号的“符号核查”中删除了“插入点”和“方向”检查。

7、端子:在跨多级端子进行编辑和关联时可以同步多个目录信息。

8、标题栏:更新标题栏时,标题栏的位置和对正属性将保留在非活动图形中。

9、Vault:Vault BOM 表中提供了目录数据库中的其他列值,例如 USER1、USER2 等。目录查找首选项的所有选项中均提供了这些列值,包括项目设置中的 MISC_CAT。

10、其他增强功能:“浏览”和“编辑端子跳线”对话框的位置现在保持不变。

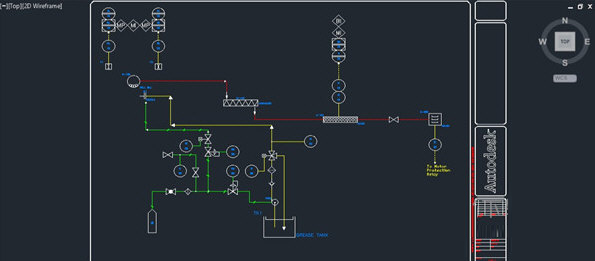

AutoCAD Electrical2022 V2022 中文免费版

功能介绍

1、提高生产效率

工程师在进行电气系统设计时,如果没有专业化的电气设计平台,则经常面临大量的手工对比、统计和修改工作 ,费时、费力且高风险,严重影响了生产效率。AutoCAD Electrical软件是专门面向电气控制设计工程师的AutoCAD软件,其包含了大量专业的电气设计功能,能让用户在熟悉的AutoCAD环境中高效而可靠地完成电气设计工作。最新实验统计的数据表明:从AutoCAD转向AutoCAD Electrical可以将生产效率提升80%。AutoCAD Electrical可以帮助电气行业的广大客户以更低的成本、更快的速度将更可靠的产品推向市场。

2、减少错误并遵从行业标准

工程师使用通用软件进行电气控制设计时,很容易造成电气关联错误和数据不统一。如能在生产环节之前将这些错误消除,则可以极大地提高企业的竞争优势。AutoCAD Electrical具备实时的电气规则检查功能,可帮助电气工程师在线诊断错误,并在输出生产数据之前回报所有电气错误和隐患,从而确数据的可生产性,避免成本浪费和工期延误。AutoCAD Electrical还支持国内(GB)和国际电气行业标准,也可对设计数据进行标准和语言的装换,有助于将产品直接推向全球市场,参与国际竞争。电气控制行业主要的元器件供应商为AutoCAD Electrical提供了350,000多个标准的元器件符号(包括3,000多个智能PLC I/O模块),构成了软件的全面的制造商标准件库,可以支持用户进行一致的、基于标准的设计。

3、管理设计数据

设计完成后,与制造部门共享准确的设计数据和元件信息显得十分重要。使用非专业的软件来创建关键的明细表、BOM表和自/到导线列表,会浪费大量的时间和资源。AutoCAD Electrical包含强大的自动报告工具,可以确保与下游用户实时、准确地共享设计数据。此外,AutoCAD Electrical与Autodesk数据管理软件紧密集成,有利于高效安全地交流设计数据,便于设计团队与制造团队及早开展协作。

4、加强协作

AutoCAD Electrical支持电气设计与机械系统的集成,便于他们使用Autodesk® Inventor®软件与团队成员直接轻松共享线缆与导线电气设计意图,向数字样机添加电气控制设计数据。用户还可以从AutoCAD Electrical直接发布DWF™文件,与客户、供应商与其他外围团队成员进行安全的二维与三维设计协作。各个团队都可以利用免费的Autodesk Design Review软件来管理和跟踪数字样机中的所有元器件——完全以数字方式审阅、测量、标记与跟踪设计变化,从而更好地复用关键的设计数据、管理物料清单(BOM),加强与其他团队及合作伙伴之间的协作。

AutoCAD Electrical2022 V2022 中文免费版

软件特色

专业而标准的元件符号库。

自动导线编号和元件标记。

自动生成工程报告。

实时的电气错误检查。

继电器/接触器线圈和触点的实时关联和交互。

智能的面板/背板装配布置图。

强大的电气原理图绘制和编辑功能。

从电子表格自动创建PLC I/O图纸。

工程图纸的共享和设计变更跟踪。

工程图纸的复用(REUSE)。
